水管包和工业锅炉
B&W的工业锅炉系列代表了150多年的独创性和经验，为广泛的行业和应用提供可靠的性能。
多年来，我们的工业锅炉配置以各种型号名称而闻名，包括FM， HCFM， 烤瓷， PFI， PFT， TSSG®等-d型或o型，单筒或多筒。 这些不同型号的独特设计为我们的客户提供了灵活的选择和功能，以满足任何蒸汽产生的需求。
B&W®锅炉和Coen®燃烧器：可靠性，效率和价值的集成
Through an agreement with 约翰·津克·哈姆沃西燃烧（JZHC）, B&W offers a comprehensive steam generation solution that pairs JZHC的科恩®燃烧器 with B&W’s water-tube package boilers for refining, petrochemical, pulp and paper, mining, manufacturing, utilities and other industries.
通过合作，两家公司提供了精简的服务
- 采购
- 工程
- 制造业和
- 极大简化、高性能、低排放蒸汽发生系统的安装服务。
设备包括：
- 锅炉
- 燃烧器，包括风箱，燃料滑块和PRV滑块
- 燃烧风机
- 氨注入网（AIG）
- 选择性催化还原（SCR）反应器
- 省煤器
- 除气器
- 堆栈
- 和更多。
凭借超过5000台设备和150年的经验，B&W的水管包和工业锅炉在可靠性和成熟的性能方面享有盛誉。 它们的设计可满足独特的容量、空间、燃料、排放、运输、安装和其他要求。 它们提供可靠的电力，低排放，低辅助功率要求，操作简单，维护成本低，并且可以针对包括天然气在内的各种燃料选择进行定制。 Coen燃烧器安装在全球超过15,000家工厂，设计用于优化蒸汽生产和排放控制。

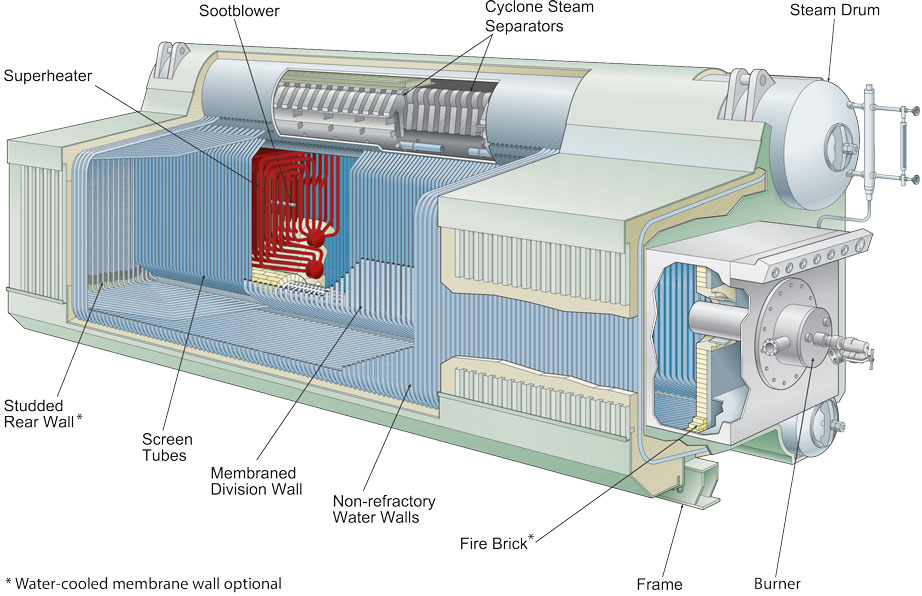

我们的水管包式锅炉的设计特点和优点
炉壁水冷却 -消除耐火材料和相关维护
气密凝结膜 -抑制露点硫腐蚀和气体泄漏造成的停机
坚固的钢质框架 -支持锅炉，并允许顶升和滑动
外滞后 -镀锌，室外安装防风雨
转鼓内部 -保证正循环，低水分，高蒸汽纯度
更大的管径 (2.5。 [6.35厘米]间隔1英寸的管子。 （相隔2.54厘米）-有助于更快的负载响应，并有助于防止膜热开裂
槽管座 -在运输和整个操作过程中防止泄漏
实心膜质分隔壁 -禁止炉气绕过发电管
洗刷槽和排水管 -方便离线水洗
反向回路，完全排水式过热器 -节省启动时间，同时最大限度地减少在升压阶段过热的机会。
吹灰器 -有效清洁过热器，发电机组和其他传热表面
B&W组合锅炉提供：
- 可靠的蒸汽产生
- 辅助功率要求低
- 低排放
- 操作简单，维护费用低
- 操作灵活性-高降压和快速负载斜坡
满足最苛刻要求的能力
在标准尺寸和容量范围内，我们的工业水管包锅炉是根据每个项目的不同输入和期望输出的独特规格定制的。 我们所有的设计都以高质量、高可靠性和高效率为特色，这也是B&W闻名于世的。
| 锅炉 | 容量范围* （lb/h） | 长度 | 宽度 | 高度 | 鼓的大小 | |
|

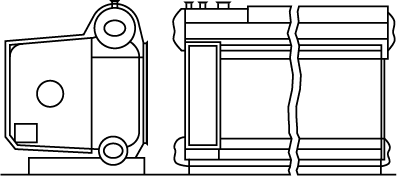

FM 9-22 |
8200年 to |
7 ft 7 in
|
10英尺2-7/8英寸 |
12英尺4英寸 |
36英寸汽缸 24英寸下鼓 |
|

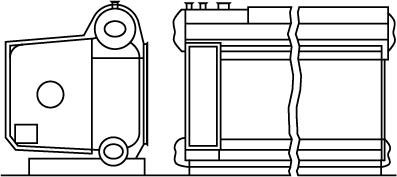

FM 10-52 57 61 66 70 79 FM 101-88 |
35000年 to |
16 ft 7 in
|
10英尺10-5/8英寸 11英尺2-3/8英寸 |
13英尺6英寸 |
36英寸汽缸 24英寸下鼓 |
|

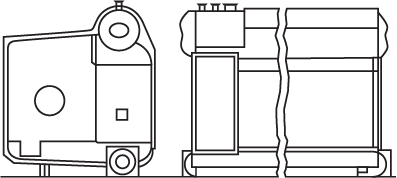

FM 103-70 79 88 97 |
70,000 to 100,000 |
21 ft 3-3/16 in
|
11英尺9英寸 |
13英尺9-3/4英寸 |
42英寸汽缸 24英寸下鼓 |
|

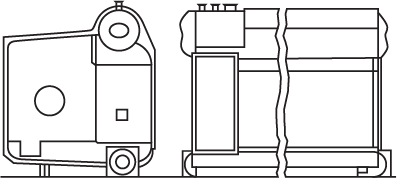

FM 106-79 88 97 FM 117-88 97 |
100,000 |
23 ft 11-3/16 in
|
11英尺9英寸 11英尺11-1/4英寸 |
14英尺3英寸 15英尺4-1/2英寸 |
48英寸汽缸 24英寸下鼓 |
|

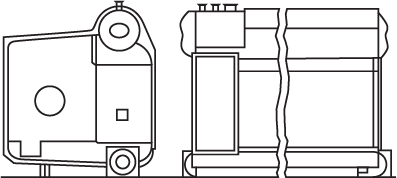

FM 120-97 112 124 FM 160-124 |
155000年 to |
29 ft 3-3/16 in
|
12英尺5-3/8英寸 14英尺0-3/8英寸 |
16英尺10-1/2英寸 20英尺0-1/2英寸 |
54 in Steam Drum 24英寸下鼓 |
| 蒸发量 | 蒸汽压力 | 蒸汽温度 | |
|

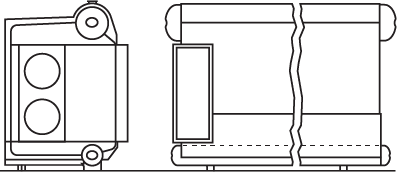

HCFM
|
至1250 psig （7.2 MPa） | 至825F （441C） |
|
烤瓷
|
至1800 psig （12.4 MPa） | 至900华氏度（482C） |
|
|

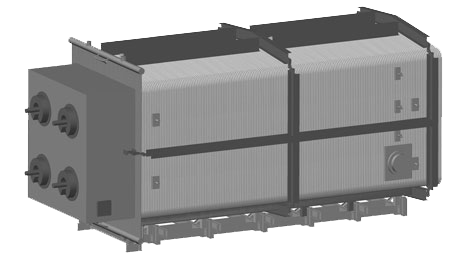

TSSG
|
至2400 psig （16.5 MPa） | 至1006F （540C） |
注:
1. 所有包式锅炉均为膜结构。
2. 由于B&W不断努力改进设计，所提供的设备可能与上述略有不同。
*所示蒸汽容量为饱和蒸汽。 容量将根据条件和限制而有所不同。
公制转换:
英寸× 25.4 =毫米
英寸× 2.54 =厘米
英尺× 0.3048 =米
lb/h × 0.000453 = T/h
Lb /h × 0.000126 = kg/s
包式锅炉设计
我们可以提供d型和o型两种锅炉配置。
- 一个蒸汽鼓和一个下鼓
- 鼓在彼此的中心与炉偏移到一边
- 一个发电银行
- 一个蒸汽鼓和一个下鼓
- 鼓相互集中，炉在锅炉的中心
- 两个发电银行
辅助设备
- 省煤器
- 燃烧器
- 控制
- 强制风机和驱动器
- 烟道和管道
- 栈
- 除氧器、给水泵机组
- 油泵
- 加热器集
- 燃烧后排放控制系统
- 代码管道
- 植物平衡
售后支持
B&W的现场服务工程师网络可以提供从日常检查和控制调整到工程研究，低排放转换或新控制系统的服务。
B&W can also apply our knowledge and experience gained from supplying more than 5000 industrial water-tube boilers to 锅炉再管道项目. 虽然其他供应商通常根据标准图纸提供维修或“实物”更换，但这些图纸可能无法准确反映管道布置，我们可以参考准确的合同特定图纸来验证设计的准确性。
制造业
B&W’s custom industrial package boilers can be fabricated in our Chanute, Kansas, USA, 制造工厂. 所有主要的锅炉部件都是按照ASME锅炉和压力容器规范第I部分或第VIII部分在内部制造和组装的。
包式锅炉成功案例
泰国罗勇综合炼油石化总厂(IRPC
炼油石化综合企业（IRPC）案例分析
